通用型-无源电子差压开关

上架时间：2018-12-02 19:00
订购热线： 18840456218
参数描述

通用型-无源电子差压开关主要性能参数差压设定范围（D）--- (0～3.5) MPa 误差精度等级：0.5 级(-10~100℃范围内);特殊要求0.2 级动作（上）、返回（下）限值误差：0.5% (-10~100℃范围内

通用型-无源电子差压开关
主要性能参数
差压设定范围（D）--- (0～3.5) MPa
误差
精度等级：0.5 级(-10~100℃范围内);特殊要求0.2 级
动作（上）、返回（下）限值误差：±0.5% (-10~100℃范围内)
非线性：±0.5%
重复性：±0.05% FS
长期稳定性：±0.1% 5 年
温度飘移：±0.01% FS/℃
输出方式
两线制：无内外部单独供电电源，无触点开关量输出。
输出信号：常开（NO）、常闭（NC）方式用户可设定。
控制回路电压：8～250V DC/AC；接线无极性要求。
过电压特性：不大于300VAC/DC
工作电流：直流＜0.15mA,交流＜0.9mA
接点容量：不小于 2A 250VDC; 2A 250VAC 50/60Hz
灵敏度
响应时间：< 1 ms(过程状态改变到输出开关量变化时间)
迟滞：0.05% FS
定值、方式设置
动作值与返回值任意可调（全设定量程1～99%）；
NO（常开）、NC（常闭）方式可自行设置（特殊要求工厂设置）
使用环境温度：
正常工作温度范围：-10～+100℃
极限工作温度范围：-20～+125℃
贮存运输温度范围：-40～+125℃
工作介质
兼容性：各种流体介质
过载压力：2FS
可靠性
寿命：长期工作,正常使用超过15 年
抗震性、抗冲击：10g，可抗任何方向震动，频率范围最大500Hz
防护等级：IP68 (须安装相同防护等级的电缆接入装置)
电磁兼容性
静电放电(ESD): EN 61000-4-2 ,15 kV 空气, 6 kV 接触,无影响
高频电磁：符合 EN 61000-4-3 ,施加(HF) 20 V/m, 80 ? 1000 MHz 干扰无影响.
电磁传导：符合EN 61000-4-6 ; 施加20V, 0.15 ... 80 MHz 干扰无影响.
暂态脉冲: 符合EN 61000-4-4 ,4 kV 瞬时脉冲无影响.
电磁场辐射: 符合EN 61000-4-8 ,30 A/m, 50 Hz 无影响
辐射标准测试:符合EN 55022 (CISPR 22)， 0.15... 30 MHz 无排放, 外壳辐射
30...1000 MHz, 10 M. 无排放.
绝缘测试:绝缘电压500 VDC (可选择 1000 VDC) 350 VAC (可选择 700 VAC)无影响.
过程接口不锈钢，1/2 NPT、M20、G1/2 可选，详见选型表格
电气接口尼龙接头，金属软管防水接头等可选
材质壳体：铝合金ZL102，不锈钢可选；
过程接头：SS316，详见选型表格.
无源微电子开关的应用
MYS生产的无源微电开关广泛应用于电力（包括）、化工电厂方面具体应用场所包括：润滑油系统、炉膛负压、给水系统、引风送风、风烟系统、磨煤机油站、压缩机等；
电力（火力发电机组、核电发电机组、风电、水电站、燃油机组、燃气机组等），化工（石油化工、煤化工、盐化工、炼油厂等），交通（高铁、船舶、地铁、航空设备、大型机械设备等），冶金（炼钢、炼铁、铝业等）及矿山，水泥，供暖，食品医药加工等领域。MPSMYS生产的无源微电开关是DCS、PLC等大型工业控制系统机型配套的最佳选择，同时也是传统机械压力温度开关升级替换的理想产品。

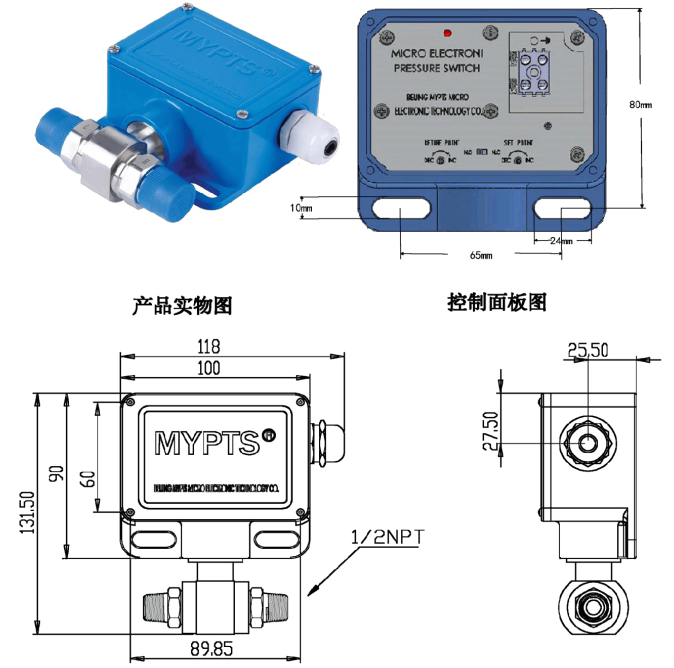

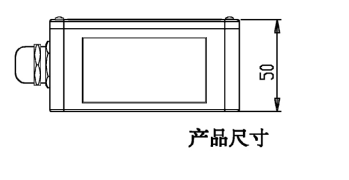

通用型差压开关的结构尺寸
电子差压开关
