数显带变送差压开关-无源电子差压开关

上架时间：2018-12-03 22:51
订购热线： 18840456218
参数描述

数显带变送差压开关-无源电子差压开关带显示和4-20输出的电子式差压开关性能参数显示 LED 指示灯（开关实际动作状态）电磁兼容性静电放电(ESD): EN 61000-4-2 ,15 kV 空气, 6 kV 接触,无

数显带变送差压开关-无源电子差压开关

带显示和4-20输出的电子式差压开关性能参数
显示 LED 指示灯（开关实际动作状态）
电磁兼容性
静电放电(ESD): EN 61000-4-2 ,15 kV 空气, 6 kV 接触,无影响
高频电磁：符合 EN 61000-4-3 ,施加(HF) 20 V/m, 80 ? 1000 MHz 干扰无影响.
电磁传导：符合EN 61000-4-6 ; 施加20V, 0.15 ... 80 MHz 干扰无影响.
暂态脉冲: 符合EN 61000-4-4 ,4 kV 瞬时脉冲无影响.
电磁场辐射: 符合EN 61000-4-8 ,30 A/m, 50 Hz 无影响
辐射标准测试:符合EN 55022 (CISPR 22)， 0.15... 30 MHz 无排放, 外壳辐射
30...1000 MHz, 10 M. 无排放.
绝缘测试:绝缘电压500 VDC (可选择 1000 VDC) 350 VAC (可选择 700 VAC)无影响.
差压设定范围（D）--- (0～3.5) MPa

过程接口不锈钢，1/2 NPT、M20、G1/2 可选，详见选型表格

电气接口尼龙接头，金属软管防水接头等可选

材质壳体：铝合金ZL102，不锈钢可选；

过程接头：SS316，详见选型表格.

误差
精度等级：0.5 级(-10~100℃范围内);特殊要求0.2 级
动作（上）、返回（下）限值误差：±0.5% (-10~100℃范围内)
非线性：±0.5%
重复性：±0.05% FS
长期稳定性：±0.1% 5 年
温度飘移：±0.01% FS/℃
输出方式
两线制：无内外部单独供电电源，无触点开关量输出。
输出信号：常开（NO）、常闭（NC）方式用户可设定，输出4-20MA。
控制回路电压：8～250V DC/AC；接线无极性要求。
过电压特性：不大于300VAC/DC
工作电流：直流＜0.15mA,交流＜0.9mA
接点容量：不小于 2A 250VDC; 2A 250VAC 50/60Hz
灵敏度
响应时间：< 1 ms(过程状态改变到输出开关量变化时间)
迟滞：0.05% FS
定值、方式设置
动作值与返回值任意可调（全设定量程1～99%）；
NO（常开）、NC（常闭）方式可自行设置（特殊要求工厂设置）
使用环境温度：
正常工作温度范围：-10～+100℃
极限工作温度范围：-20～+125℃
贮存运输温度范围：-40～+125℃
工作介质
兼容性：各种流体介质
过载压力：2FS
可靠性
寿命：长期工作,正常使用超过15 年
抗震性、抗冲击：10g，可抗任何方向震动，频率范围最大500Hz
防护等级：IP68 (须安装相同防护等级的电缆接入装置)；

差压开关的优势特点
1.两线制智能数显压力开关变送器开辟了一体化仪表的新途径。
2.两线制智能数显压力开关变送器一体化仪表不校验直接设定。
3.两线制智能数显压力开关变送器数据透明，彻底打开了压力开关不透明的黑盒子。
4.两线制智能数显压力开关变送器可预检，防止开关失灵拒动。
5.两线制智能数显压力开关变送器为仪表微功耗智能化踏出一条新路。
6.两线制智能数显压力开关变送器是仪表发展的必然趋势
7.两线制智能数显压力开关变送器为控制系统的微功耗奠定了基础。
8.两线制智能数显压力开关变送器为自动化水平提高提供了一种新的办法。
与传统的机械压力开关相比无源电子开关的优势：
产品从根本上克服了机械式压力开关可活动部件引起的卡涩现象---这一长期难以克服、不可避免的问题。由于机械式开关的可靠性差，导致工业上重要设备的保护失灵，引起的各种大小事故不计其数，但由于没有可替代产品，而一直被机械式开关所占领。机械式开关由于工艺、材料等原因，大部分市场又被进口产品所占领。市场上的电子压力开关，除本公司产品外，其余均为有源电子压力开关，在工业应用上受到了极大限制。
更重要的是该产品的功耗实际只有150微安。由于微功耗使两线制不供电压力开关成为可能，也使变送器的信号制从4-20mA降低到0.4-2mA成为可能。如果实现信号制的转变，将使仪表从毫安级（4mA)进入到微安级(400uA）。真正进入微功耗的仪表时代。
微功耗智能仪表时代将因仪表的微功耗使电子元器件的损坏理论上基本为零。也由于微功耗仪表的自热基本为零，漂移为零。而仪表的长期不故障和不漂移，真正的进入免维护时代。
微功耗智能仪表将减少仪表元器件的设计功率、等级，电缆芯线的面积、接线端子功率等级等耗材，大幅度提高仪表的可靠性和经济性。
微功耗智能仪表可提高DCS十倍的AI信号能力，降低电源的功率，相同信号能力情况下可以减少电源功率，缩小体积，降低电源散热，改善控制系统通风，全面提高DCS的可靠性和经济性。

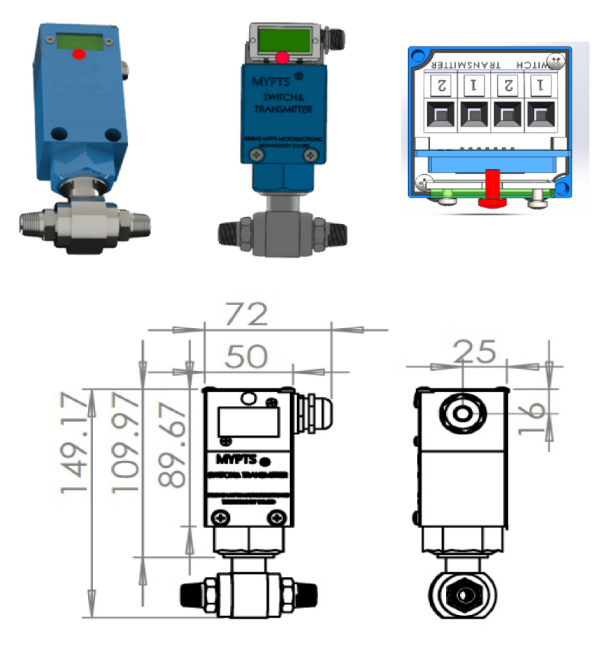

数显带4-20MA输出差压开关安装尺寸
