双点压力开关-无源电子压力开关

上架时间：2018-12-02 18:52
订购热线： 18840456218
参数描述

双点压力开关-无源微电子压力开关开关原理采用标准工业级压力传感器或热电阻、热电偶（温度开关）作为测量元件，经高精度集成电路将测量结果进行放大、运算和温度补偿，最终

双点压力开关-无源电子压力开关

开关原理
采用标准工业级压力传感器或热电阻、热电偶（温度开关）作为测量元件，经高精度集成电路将测量结果进行放大、运算和温度补偿，最终经过隔离后驱动输出，其中精密定值电路提供稳定的定值。独特的电源技术和测量电路充分利用两线制原理和电流环的抗干扰能力实现开关量的控制，使微电子式压力、温度开关在动作的可靠性和稳定性及响应速度都远远超过其它形式的开关产品。

无源电子开关的性能参数
过程接口不锈钢，1/2 NPT、M20、G1/2 可选；
电气接口尼龙接头，金属软管防水接头等可选
材质壳体：铝合金ZL102，不锈钢可选；
过程接头：SS316，详见选型表格.
测量形式及范围
压力 (P)--- (-0.1～100) MPa
误差
精度等级：0.5 级(-10~100℃范围内);特殊要求0.2 级
动作（上）、返回（下）限值误差：±0.5% (-10~100℃范围内)
非线性：±0.5%
重复性：±0.05% FS
长期稳定性：±0.1% 5 年
温度飘移：±0.01% FS/℃
输出方式
两线制：无内外部单独供电电源，无触点开关量输出。
输出信号：常开（NO）、常闭（NC）方式用户可设定。
控制回路电压：8～250V DC/AC；接线无极性要求。
过电压特性：不大于300VAC/DC
工作电流：直流＜0.15mA,交流＜0.9mA
接点容量：不小于 2A 250VDC; 2A 250VAC 50/60Hz
灵敏度
响应时间：< 1 ms(过程状态改变到输出开关量变化时间)
迟滞：0.05% FS
定值、方式设置
动作值与返回值任意可调（全设定量程1～99%）；
NO（常开）、NC（常闭）方式可自行设置（特殊要求工厂设置）
使用环境温度：
正常工作温度范围：-10～+100℃
极限工作温度范围：-20～+125℃
贮存运输温度范围：-40～+125℃
工作介质
兼容性：各种流体介质
过载压力：2FS
可靠性
寿命：长期工作,正常使用超过15 年
抗震性、抗冲击：10g，可抗任何方向震动，频率范围最大500Hz
防护等级：IP68 (须安装相同防护等级的电缆接入装置)
显示 LED 指示灯（开关实际动作状态）
电磁兼容性
静电放电(ESD): EN 61000-4-2 ,15 kV 空气, 6 kV 接触,无影响
高频电磁：符合 EN 61000-4-3 ,施加(HF) 20 V/m, 80 ? 1000 MHz 干扰无影响.
电磁传导：符合EN 61000-4-6 ; 施加20V, 0.15 ... 80 MHz 干扰无影响.
暂态脉冲: 符合EN 61000-4-4 ,4 kV 瞬时脉冲无影响.
电磁场辐射: 符合EN 61000-4-8 ,30 A/m, 50 Hz 无影响
辐射标准测试:符合EN 55022 (CISPR 22)， 0.15... 30 MHz 无排放, 外壳辐射
30...1000 MHz, 10 M. 无排放.

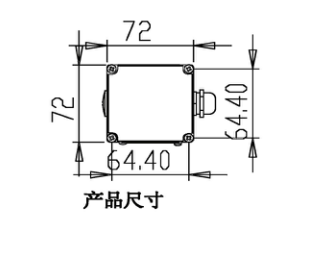

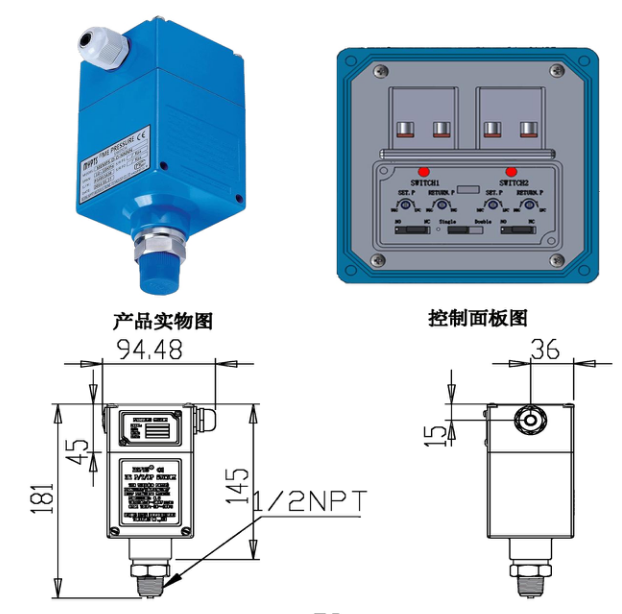

双点无源微电子压力开关的结构尺寸
双点压力开关
