VTS100标准孔板

上架时间：2020-02-02 13:01
订购热线： 18840456218
参数描述

压力开关采用高精度、高稳定性能的压力传感器和变送电路，再经专用 CPU模块化信号处理技术，实现对介质压力信号的检测、显示、报警和控制信号输出。压力开关可以广泛用于石油、化工、

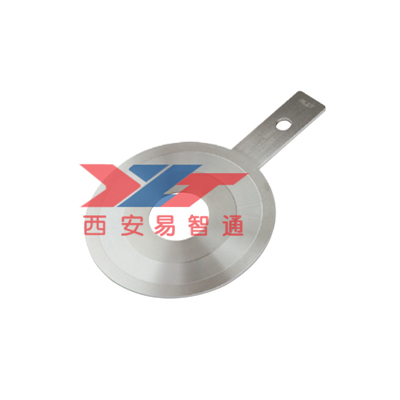

VTS100标准孔板

VTS100标准孔板测量原理及应用概述
当充满管道的流体流经管道内的节流装置即孔板时，流束在节流装的节流元件处形成局部收缩，从而使流速增加，静压力低，于是在节流元件前后变产生了压力降，即压差。介质流动的流量越大，在节流元件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法基于能量守恒定律和连续性定律。
节流元件所产生的差压通常被差压变送器转换为与流量成正比的电信号。孔板是差压式流量计中常用的一次流量元件，广泛应用于发电、石油生产和精炼、水处理和配送系统、气体处理和输送、化工和石化行业。
VTS100孔板的应用范围
压力温度和雷诺数
操作温度： –320 至 1200 °F (–196 至 649 °C)；最大工作压力基于法兰等级参照 ANSI B16.5；液体，气体或蒸汽湍流，管道雷诺数在 ISO 5167，AGA 报告 No.3 / API 14.3.2，和 ASME MFC-3M 规定的范围内。
管道尺寸
2-in.至 24-in（50mm 至 600mm）。对于管道尺寸小于 2-in.（50mm）或大于 24-in.（600mm）的流量测量应用，请联系西安易智通销售代表。
测量管段长度
上游: 10D
下游 :5D（标准）；8D（如果带温度测量连接口）；
或定制上下游管段长度，更多信息请联系西安易智通销售代表适用温度范围:? –320 至 1200 °F (–196 至 649 °C)
VTS100孔板材质
304/304L，316/316L 或 321 不锈钢 ASTM A240; DIN 1.4571（316Ti SST）（1）; Hastelloy 哈氏合金 C - 276
ASTM B575; 或 Monel 蒙乃尔 400 ASTM B127。
VTS100孔板开孔尺寸
标准开孔尺寸在1/2-in.（12.7mm）到 4-in.（101.6mm）范围内按照 1/8-in.（3.2mm）增量单位增加，在41/4-in.到 6-in.（107.95mm 到 152.4mm）范围内，开孔尺寸按照1/4-in（6.3mm）增量单位增加。如果需要，西安易智通可以确定具体孔板开孔尺寸。订货时需要提供基本流体数据，具体请参考“计算数据页”要求的输入数据。开孔尺寸公差按照 AGA 和 ASME 规范要求。允许用户根据具体操作条件对VTS100做差压流量计算。孔板是基本的流量元件，通过满量程流量下的差压值来算出孔板的开孔孔径。孔板能够适应于很大范围内的多种介质的测量。

VTS100孔板厚度
管径 2 到 6-in.(50 到 150 mm)时，默认厚度为 0.125-in.（3.2mm）
管径 8 到 14-in. (200 到 350 mm)时，默认厚度为 0.250-in.（6.35mm）
管径 16 到 20-in. (400 到 500mm)时，默认厚度为 0.375-in.（9.53mm）
管径 24-in. (600 mm)时，默认厚度为 0.500-in.（12.7mm）

VTS100标准孔板优势性能
最常用的一次元件，具有经长期验证的制造标准和安装标准；
具有大量的流量积累，测量技术可靠；
易于安装，校验和故障排除；
符合 ISO 5167，AGA 报告 NO.3 /API 14.3.2 和 ASME MFC-3M；
保证流量测量精确性；
适于贸易交接场合应用；
根据 ISO TR 15377 的开孔形式可选；
适合应用于大多数气体，液体，蒸汽，以及高温高压场合应用符合 AGA，ASME，ISO 和 API 标准，确保流量精确测量，DIN 19206 Part 1 可选；
材料CS，304，SS316/SS316L,Monel及Hastelloy等特材可选；
众多知名客户认可及海外项目采用；
提供中文机英文差压流量计算书；
专业的售前和售后咨询服务。
