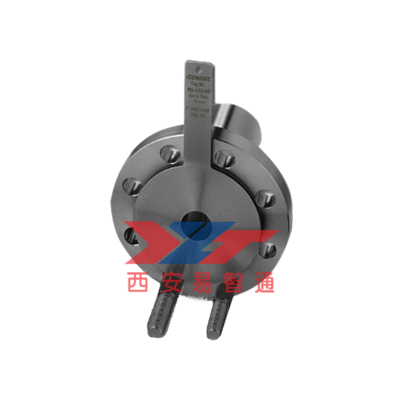

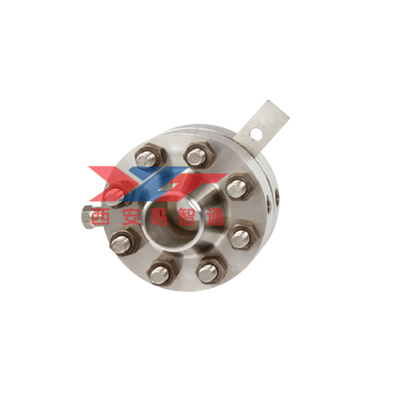

VTS101标准孔板+取压法兰

VTS101标准孔板+取压法兰

VTS101标准孔板测量原理及应用概述
节流元件产生的差压通常被差压变送器转换为与流量成正比的电信号。孔板是差压式流量计中常用的一次流量元件，广泛用于发电、石油生产和精炼、水处理和配送系统、气体处理和输送、化工和石化行业。
当充满管道的流体流经管道内的节流装置即孔板时，流束在节流装的节流元件处形成局部收缩，从而使流速增加，静压力低，于是在节流元件前后变产生了压力降，即压差。介质流动的流量越大，在节流元件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法基于能量守恒定律和连续性定律。
VTS101孔板的应用范围
压力温度和雷诺数
操作温度： –320 至 1200 °F (–196 至 649 °C)；最大工作压力基于法兰等级参照 ANSI B16.5；液体，气体或蒸汽湍流，管道雷诺数在 ISO 5167，AGA 报告 No.3 / API 14.3.2，和 ASME MFC-3M 规定的范围内。
管道尺寸
2-in.至 24-in（50mm 至 600mm）。对于管道尺寸小于 2-in.（50mm）或大于 24-in.（600mm）的流量测量应用，请联系西安易智通销售代表。
测量管段长度
上游: 10D
下游 :5D（标准）；8D（如果带温度测量连接口）；
或定制上下游管段长度，更多信息请联系西安易智通销售代表适用温度范围:–320 至 1200 °F (–196 至 649 °C)
VTS101孔板的法兰组件及安装附件的材质
孔板法兰（ANSI B16.36）：碳钢 ASTM A105 / A350，国内常用牌号 20#，16Mn 等; 不锈钢 ASTM A182；Hastelloy哈氏合金 ASTM B564/575; 或 Monel 蒙乃尔 400 ASTM B564/127; DIN 1.4571（316Ti SST）（1）; DIN 1.0460（碳钢）。
螺栓：碳钢 ASTM A193 Grade B7M，或按照中国标准
螺母：碳钢 ASTM A194 Gr 2H，或按照中国标准
垫片：非石棉环垫，不锈钢缠绕石墨垫片，或不锈钢缠绕聚四氟乙烯垫片，或其他可替代垫片
堵头：与法兰材料一致
VTS101孔板的法兰组件压力等级
ANSI Class 300＃，600＃，900＃，1500＃或 2500＃
DIN 法兰等级：PN10，PN16，PN25，PN40，PN63，PN100
VTS101孔板的法兰组件连接形式
突面平焊，突面对焊，RJT对焊等。
VTS101孔板材质
304/304L，316/316L 或 321 不锈钢 ASTM A240; DIN 1.4571（316Ti SST）（1）; Hastelloy 哈氏合金 C - 276
ASTM B575; 或 Monel 蒙乃尔 400 ASTM B127。
VTS101孔板开孔尺寸
标准开孔尺寸在1/2-in.（12.7mm）到 4-in.（101.6mm）范围内按照 1/8-in.（3.2mm）增量单位增加，在41/4-in.到 6-in.（107.95mm 到 152.4mm）范围内，开孔尺寸按照1/4-in（6.3mm）增量单位增加。如果需要，西安易智通可以确定具体孔板开孔尺寸。订货时需要提供基本流体数据，具体请参考“计算数据页”要求的输入数据。开孔尺寸公差按照 AGA 和 ASME 规范要求。允许用户根据具体操作条件对 VTS101 做差压流量计算。孔板是基本的流量元件，通过满量程流量下的差压值来算出孔板的开孔孔径。孔板能够适应于很大范围内的多种介质的测量。
VTS101孔板厚度
管径 2 到 6-in.(50 到 150 mm)时，默认厚度为 0.125-in.（3.2mm）
管径 8 到 14-in. (200 到 350 mm)时，默认厚度为 0.250-in.（6.35mm）
管径 16 到 20-in. (400 到 500mm)时，默认厚度为 0.375-in.（9.53mm）
管径 24-in. (600 mm)时，默认厚度为 0.500-in.（12.7mm）
VTS101孔板法兰组件优势性能
高性价比流量测量方案
不需要现场法兰钻孔
可完整提供所有现场需要的附件：螺栓，螺母，顶开螺栓螺母，
密封垫片以及泄放堵头
满足达 ANSI Class 2500#的高压和高温应用要求
满足 ASME B16.36
按照 DIN 19214 Part 1 的法兰组件可选

标准孔板
