VT102孔板+取压法兰+测量管段

上架时间：2018-12-19 22:38
订购热线： 18840456218
参数描述

VT102孔板+取压法兰+测量管段

VT102孔板+取压法兰+测量管段

VT102孔板测量管段的压力等级
ANSI Class 300＃，600＃，900＃，1500＃或 2500＃

VT102孔板测量管段的尺寸
2 至 24-in.（50 至 600mm）

VT102孔板测量管段的取压口类型
1/2-in. NPT 内螺纹取压口
1/2-in. 承插焊式取压口
1/2-in. 焊接短管
Ф14mm 承插焊式取压口
Ф14mm 焊接短管

VT102孔板测量管段的过程连接

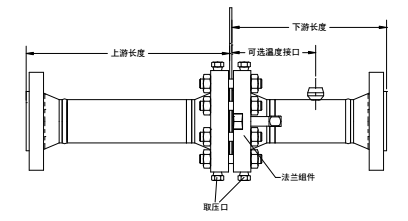

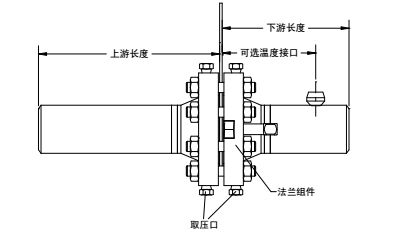

管道坡口式

法兰式

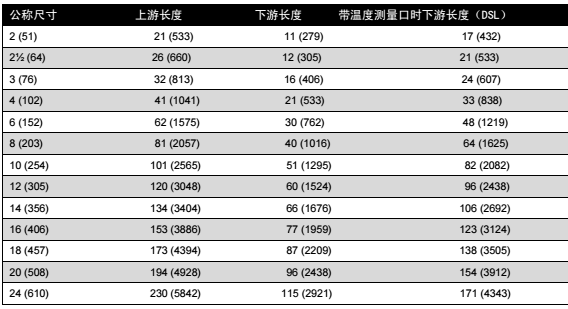

VT102孔板测量管段的标准长度in-(mm)

VT102孔板测量管段的材质
管道：碳钢 ASTM A106 Grade B, 国内常用牌号 20#，16Mn; 不锈钢 ASTM A312; Hastelloy 哈氏合金 ASTM
B619 / B622，或 Monel 蒙乃尔 ASTM B165。
法兰（ANSI B16.5）：碳钢 ASTM A105 / A350,国内常用牌号 20#; 不锈钢 321,不锈钢 ASTM A182; Hastelloy
哈氏合金 ASTM B564/575，或 Monel 蒙乃尔 400 ASTM B564/127。
VT102孔板测量管段的作用
在流量测量时的理想的测量状态是要求管道中的流体处于单相稳定流场，要产生这种流场，就要求一定的直管段作为支持。孔板节流元件安装位置理想位置是是其上下游流体的流动状态为单相稳定流，这样流量计上下游局部阻力管件对流体流动状态的影响不直接影响流量计的测量精度。
在管道中，在某些特定的场合下，如果无法满足这种情况，就要辅助一些其他设备来制造出这种流场，比如整流器就是一种，或者也会使用调整型孔板来使测量的工况接近理想状态，从而提高测量精度。
