VT300内藏孔板-法兰连接
上架时间:2019-01-05 22:41
订购热线: 18840456218
参数描述
VT300内藏孔板-法兰连接 VT300内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计,所有部件互相之间都能实现最佳的匹配,并且可以避免出现任何可能导致测量
在线咨询
分享到:
VT300内藏孔板-法兰连接
VT300内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计,所有部件互相之间都能实现最佳的匹配,并且可以避免出现任何可能导致测量误差的缺陷。
内藏孔板VT300的应用
VT300 内藏孔板与差压变送器相配构成体积流量计。差压变送器可以是国外品牌的差压变送器如Rosemount, EJA,ABB,
Siemens 等,也可以为类似的国产差压变送器相配。输出信号可以为4-20mA Hart 或者Foundation Fieldbus 现场总线数字输出。VT300 根据客户的测量要求以及成本预算,选择合适的差压变送器与VT300 内藏孔板一次测量原件相配。
VT300内藏式孔板与带温度及压力补偿的多变量流量变送器相配构成质量流量计。VT300可选配Rosemount, EJA等多变量流量变送器。进行温度和压力补偿,可以直接输出4-20mA质量流量信号(瞬时流量或者累加流量)。使用分路器也可以选择性输出差压,压力,温度等4-20mA信号。也可选择Foundation Fieldbus现场总线输出。
VT300 根据客户的测量要求以及成本预算,选择合适的差压变送器与VT300内藏孔板一次测量原件相配,并配以压力变送器用于压力补偿,Pt100 温度传感器及套管用于温度补偿,流量积算仪进行质量流量积算,从而实现利用差压原理来测量质量流量。
关于差压变送器以及多变量流量变送器,压力补偿用压力变送器及温度补偿用传感器,流量积算仪应用选型及详细规格,请咨询我司销售代表。
VT300内藏式孔板技术规格
孔板开孔尺寸
根据客户提供的过程参数进行差压流量计算,确定孔板的开孔尺寸。通常Beta值在0.2-0.75之间。
计算时要综合考虑差压,压力损失,雷诺数大小,差压变送器量程等因素,以满足客户的测量要求。
测量介质:
液体、气体、蒸汽
管道尺寸
1/2-in. (15 mm)
3/4-in. (20 mm)
1-in. (25 mm)
1 1/2-in. (40 mm)
内藏孔板元件流量系数偏差度对照表
Beta值 流量系数不确定度
<0.1 ±2.8%
0.1~0.2 ±1.75%
0.2~0.6 ±1.25%
0.6~0.8 ±1.9%
过程温度上限:
变送器直接安装时, 过程温度小于270 ℃;分体安装时,过程温度需小于454 ℃。
温度测量
-分体安装RTD;100 Ohm铂电阻,套管过程接口1/2-in, NPT, 材质304及316SS ,或其他特殊材质可选,防爆接线盒
孔板取压形式
:角接取压
前后直管段
VT300内藏孔板可选前后直管段,也可以根据具体要求只选螺纹或者焊接式连接的取压法兰,不选直管段;
VT300内藏孔板与管道连接形式
-带前后直管段
美标法兰连接:内藏孔板前后直管段连接法兰规格为:
ASME B16.5 (ANSI)
Class 150 RF WN
Class 300 RF WN
Class 600 RF WN

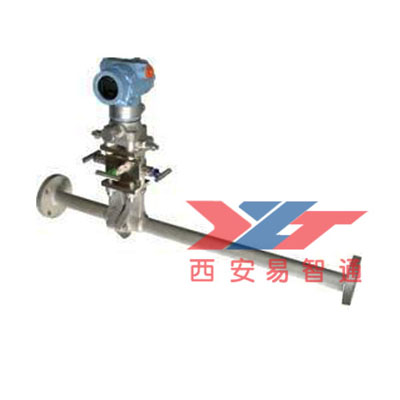

VT300内藏孔板与差压变送器一体化安装图
