VT300内藏孔板-对焊式
上架时间:2019-03-29 21:11
订购热线: 18840456218
参数描述
VT300内藏孔板-对焊式 VT300内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计,所有部件互相之间都能实现最佳的匹配,并且可以避免出现任何可能导致测量误
在线咨询
分享到:

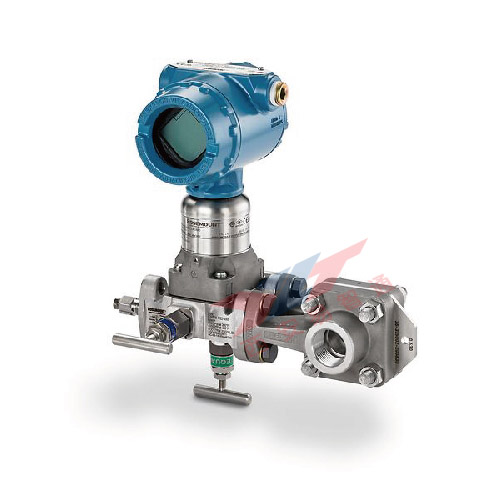

VT300内藏孔板-对焊式
VT300内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计,所有部件互相之间都能实现最佳的匹配,并且可以避免出现任何可能导致测量误差的缺陷。
内藏孔板性能特点
内藏式一体化设计,应用于监控测量场合
应用于管道尺寸小于1.5”,测量液体、气体及蒸汽测量
通过自带的前后直管段,精度及可重复性保证
高度一体化的取压法兰及内藏式孔板元件,方便直接安装,更少泄漏点
通过使用一体化三阀组,可直接与Rosemount,EJA,ABB等品
牌的差压流量计相连
温度及压力补偿可选
材质严格保证,304SST,316SST, HC-276, Monel合金等材质可选
VT300内藏式孔板技术规格
孔板开孔尺寸
根据客户提供的过程参数进行差压流量计算,确定孔板的开孔尺寸。通常Beta值在0.2-0.75之间。
计算时要综合考虑差压,压力损失,雷诺数大小,差压变送器量程等因素,以满足客户的测量要求。
测量介质:
液体、气体、蒸汽
管道尺寸
1/2-in. (15 mm)
3/4-in. (20 mm)
1-in. (25 mm)
1 1/2-in. (40 mm)
内藏孔板元件流量系数偏差度对照表
Beta值 流量系数不确定度
<0.1 ±2.8%
0.1~0.2 ±1.75%
0.2~0.6 ±1.25%
0.6~0.8 ±1.9%
过程温度上限:
变送器直接安装时, 过程温度小于270 ℃;分体安装时,过程温度需小于454 ℃。
温度测量
-分体安装RTD;100 Ohm铂电阻,套管过程接口1/2-in, NPT, 材质304及316SS ,或其他特殊材质可选,防爆接线盒
孔板取压形式
:角接取压

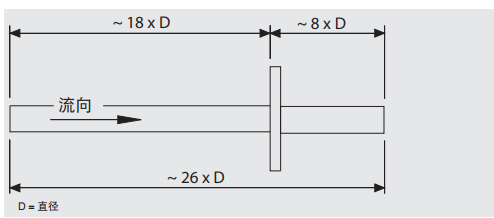

前后直管段
VT300内藏孔板可选前后直管段,也可以根据具体要求只选螺纹或者焊接式连接的取压法兰,不选直管段;
VT300内藏孔板与管道连接形式
-带前后直管段
美标法兰连接:内藏孔板前后直管段连接法兰规格为:
ASME B16.5 (ANSI)
Class 150 RF WN
Class 300 RF WN
Class 600 RF WN
VT300内藏孔板与差压变送器一体化安装图
