共面差压变送器三阀组 VTF3

上架时间：2019-09-04 21:39
订购热线： 18840456218
参数描述

法兰式三阀组 VTF3 VTF3法兰式三阀组的应用三阀组用于和传统法兰式差压变送器直接安装，也可以通过长螺栓与带共面法兰的3051CD等差压变送器直接安装。三阀组有板式（W 式）、法兰管

共面差压变送器三阀组 VTF3
VTF3共面三阀组的应用
三阀组用于和传统法兰式差压变送器直接安装，也可以通过长螺栓与带共面法兰的3051CD等差压变送器直接安装。三阀组有板式（W 式）、法兰管道式（T 式）及法兰－法兰式（H 式）三种。三阀组仪表接口（出口）的中心距为54mm，直接与差压变送器的高低压接口相连，使用O 型环通过螺栓压紧密封。两个与过程端相连的截止阀用来截断过程流体与仪表的连接，一个平衡阀在两截止阀中间，用来平衡高低压腔室，以方便对差压变送器进行调零。在仪表接口及两个截止阀之间的两个泄放堵头（可选）用来排污及校验用途。W 式及T 式三阀组的过程连接为1/2-14NPT 内螺纹，H式三阀组的过程接口为固定螺栓54X41mm 的传统法兰。

VTF3共面三阀组结构组成
二阀组主要由阀体、阀芯、阀杆、填料、阀帽、泄放堵头组成。
其中阀体阀杆阀帽及堵头的材质有304不锈钢、316不锈钢、哈氏合金（HC-276）、蒙乃尔（Monel）材质可选，也可根据客户需求定制其他特殊材质；
密封填料材质默认为特氟龙（PTFE），必要时根据阀组使用的压力温度选择合适填料。
阀芯默认材质为不锈钢或者与阀体相同的其他材质。

VTF3三阀组包括两个截止阀和一个平衡阀，作用方式如下：

VTF3法兰式三阀组形式和安装接口

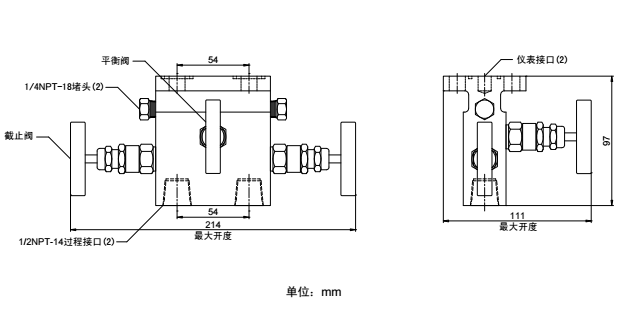

T型法兰式三阀组

T型三阀组

W型法兰式三阀组

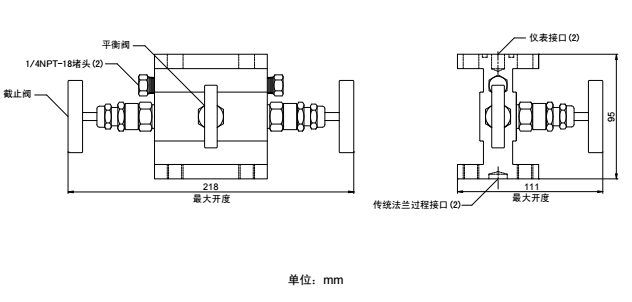

H型法兰式三阀组

W 式及T 式三阀组的过程连接为1/2-14NPT 内螺纹，H式三阀组的过程接口为固定螺栓54X41mm 的传统法兰。
VTF3式二阀组性能特点及质量保证

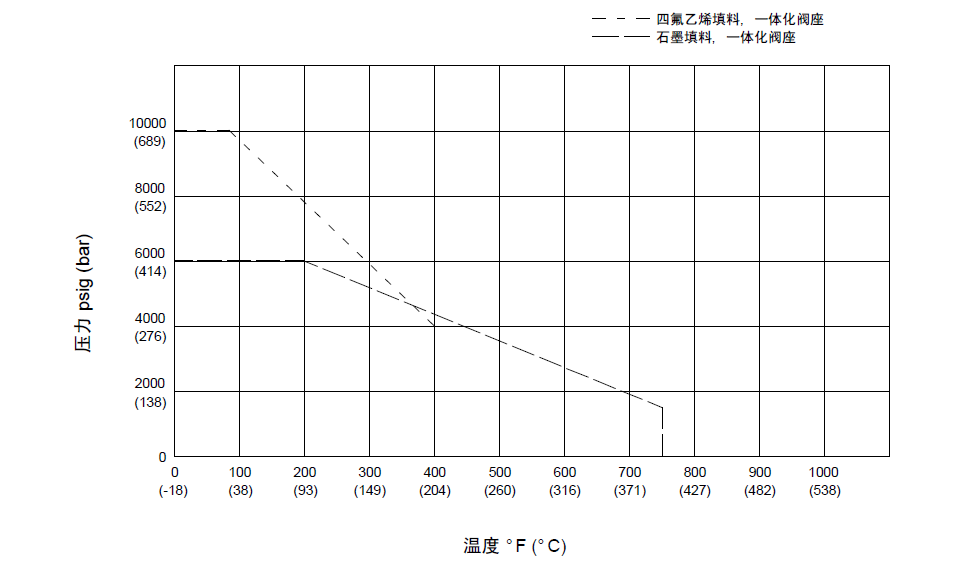

1. 密封填料压力温度曲线

2. 性能测试
A.对进厂原材料进行材质成分光谱分析，并根据客户要求提供材质分析报告；
B.出厂阀组均进行严密性试验和耐压测试，并提根据客户要求提供耐压试验报告；
3. 质保承诺：我们在此郑重承诺，在正常使用情况下质保期为12个月，如发现泄露，免费为客户更换。
