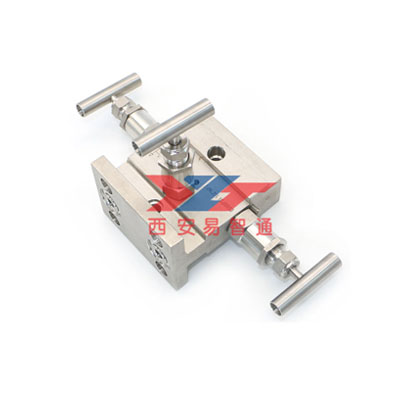

T型三阀组 VTF3-T

上架时间：2018-12-15 23:26
订购热线： 18840456218
参数描述

T型三阀组 VTF3-T VTF3-T型差压变送器三阀组的应用三阀组用于和传统法兰式差压变送器直接安装，也可以通过长螺栓与带共面法兰的3051CD等差压变送器直接安装。三阀组有板式（W 式）、

T型三阀组 VTF3-T
VTF3-T型差压变送器三阀组的应用
三阀组用于和传统法兰式差压变送器直接安装，也可以通过长螺栓与带共面法兰的3051CD等差压变送器直接安装。三阀组有板式（W 式）、法兰管道式（T 式）及法兰－法兰式（H 式）三种。三阀组仪表接口（出口）的中心距为54mm，直接与差压变送器的高低压接口相连，使用O 型环通过螺栓压紧密封。两个与过程端相连的截止阀用来截断过程流体与仪表的连接，一个平衡阀在两截止阀中间，用来平衡高低压腔室，以方便对差压变送器进行调零。在仪表接口及两个截止阀之间的两个泄放堵头（可选）用来排污及校验用途。W 式及T 式三阀组的过程连接为1/2-14NPT 内螺纹，H式三阀组的过程接口为固定螺栓54X41mm 的传统法兰。

VTF3-T型差压变送器三阀组结构组成
二阀组主要由阀体、阀芯、阀杆、填料、阀帽、泄放堵头组成。
其中阀体阀杆阀帽及堵头的材质有304不锈钢、316不锈钢、哈氏合金（HC-276）、蒙乃尔（Monel）材质可选，也可根据客户需求定制其他特殊材质；
密封填料材质默认为特氟龙（PTFE），必要时根据阀组使用的压力温度选择合适填料。
阀芯默认材质为不锈钢或者与阀体相同的其他材质。

VTF3-T型差压变送器三阀组包括两个截止阀和一个平衡阀，作用方式如下：

VTF3-T型差压变送器三阀组形式和安装接口
T型法兰式三阀组

T型三阀组

T 式三阀组的过程连接为1/2-14NPT 内螺纹。
VTF3-T型差压变送器三阀组性能特点及质量保证
1. 密封填料压力温度曲线

2. 性能测试
A.对进厂原材料进行材质成分光谱分析，并根据客户要求提供材质分析报告；
B.出厂阀组均进行严密性试验和耐压测试，并提根据客户要求提供耐压试验报告；
3. 质保承诺：我们在此郑重承诺，在正常使用情况下质保期为12个月，如发现泄露，免费为客户更换。
