卡套直通穿板接头-公制
卡套直通穿板接头是一种专门用于将管道穿过设备面板、箱体或隔板的卡套接头。它实现了面板内外两侧管路的连接与密封，同时起到固定管路位置的作用。
与普通卡套直通接头不同的是，穿板接头在中间增加了锁紧螺母和垫片，用于将接头固定在面板上。穿板安装时需确保面板厚度合适，推荐使用厚度在10-20mm之间的金属板，以保证足够的支撑力。
其工作原理与普通卡套接头一致，穿板功能则通过中间锁紧螺母实现——将接头体穿过面板开孔后，用锁紧螺母从另一侧固定，使接头牢固地安装在面板上。

穿板卡套接头的主要应用领域：
设备面板穿墙连接：反应釜、压力容器、换热器、过滤器等装置的进出料口连接。
仪器仪表管路：传感器、阀门等部件的连接过渡。
化工、石油、制药、食品加工等行业中的管道系统。
实验室设备、自动化生产线中的气动或液压管路。
氢能源汽车/FCV应用（已获EC79认证的特殊型号）。

穿板卡套接头的安装注意事项
面板开孔：面板钻孔尺寸需与接头匹配，如外径25mm的接头适配33.7mm的开孔；
钢管准备：管端面不平整度应控制在0.05mm以内，毛刺残留会导致卡套刃口嵌入不均；
预装检查：推荐采用专用预装工具，确保卡套内刃嵌入深度控制在0.1-0.2mm区间；
力矩控制：不锈钢接头预装力矩通常控制在15-20N·m，不同材质差异显著；
安装后测试：安装后需进行2倍工作压力的保压测试，提前发现潜在泄漏点；
禁止事项：不得使用密封胶；不得施加侧向力；避免在振动剧烈环境中使用而不增加固定措施。

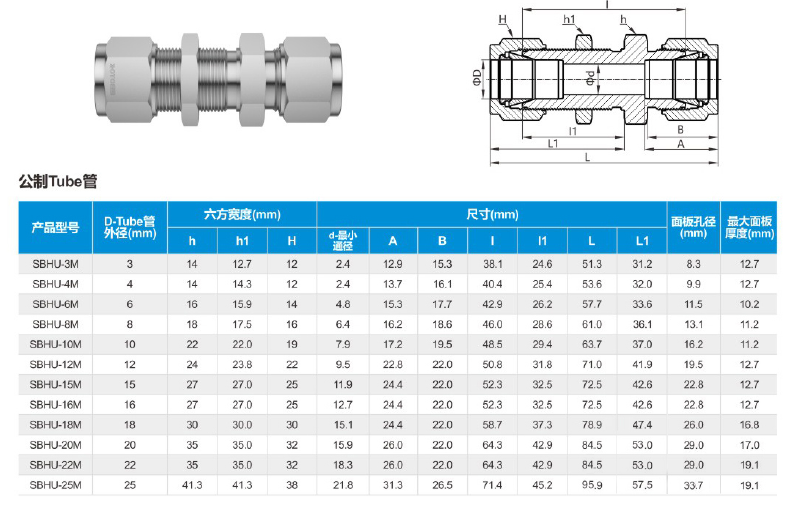

公制卡套直通穿板接头的常用规格：外径6mm、8mm、10mm、12mm、16mm、25mm等公制卡套管的连接。
