卡套式90°弯通接头

上架时间：2026-04-01 14:27
订购热线： 18840456218
参数描述

卡套式90弯通接头卡套弯头特点：两端均采用卡套（我司均采用双卡套）连接方式，无需焊接即可与钢管连接，用于在管路系统中实现90转向的卡套式管件。卡套弯头的常见规格与参数

卡套式90°弯通接头卡套弯头
特点：两端均采用卡套（我司均采用双卡套）连接方式，无需焊接即可与钢管连接，用于在管路系统中实现90°转向的卡套式管件。

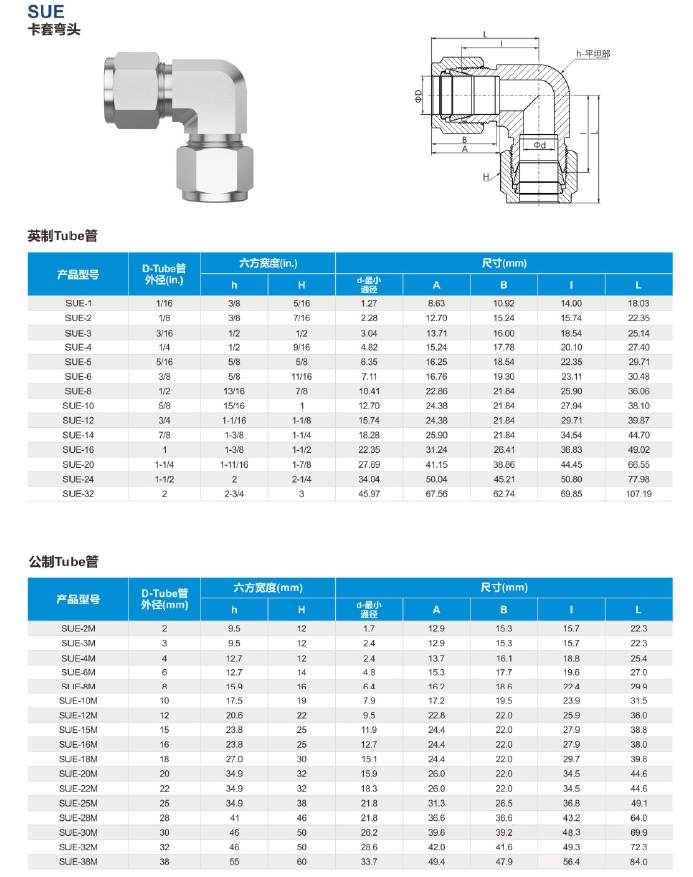

卡套弯头的常见规格与参数
1. 钢管外径（配管尺寸）
公制系列：Φ6、Φ8、Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22mm等；
英制系列：1/4"、3/8"、1/2"、3/4"、1"等
2.材质及选用
304/316不锈钢腐蚀性介质、高洁净要求（化工、制药、食品）；
316L不锈钢耐腐蚀性更优，适用于更高要求的场合；
黄铜低压气动系统英制系列：1/4"、3/8"、1/2"、3/4"、1"等
3.压力与温度等级
公称压力：2.5 ~ 16 MPa（约25~160 bar），具体取决于规格和材质
适用温度：≤450℃（不锈钢材质）
最大压力（英制）：可达4000 psi（约27.6 MPa）@ 72°F

卡套弯头的主要应用领域
仪表系统压力表、变送器、分析仪器的管路连接
石油化工炼油、化工装置的自控管路系统
天然气燃气管路、天然气采样系统
制药与食品洁净介质输送（选用不锈钢材质）
液压与气动设备润滑管路、压缩空气系统

卡套弯头的安装方法与要点
准备工作
切割钢管：使用切管机或手工锯垂直切割，端面与轴线夹角公差≤0.5°。
去毛刺：清除管端内外毛刺和金属屑。
清洁：去除管接头各零件的防锈油和污垢。

卡套弯头的安装步骤
套入螺母和卡套：按顺序将螺母、卡套套在钢管上，注意方向不要装反。
插入接头体：将钢管插入接头体直至底部。
预紧：用手旋紧螺母，然后使用扳手拧紧，直到感觉到阻力突然增大（"压力点"）。
最终拧紧：到达压力点后，再将螺母拧紧1/2圈至1-1/3圈（具体视规格而定）。

注意：
安装前建议在螺纹和卡套上涂少量润滑油，减少摩擦并保护表面；
卡套端拆卸后不建议重复使用，因为卡套已产生塑性变形；
对于重要场合，建议使用扭矩扳手按厂家规定扭矩值拧紧。
