卡套四通接头

上架时间：2026-04-01 14:51
订购热线： 18840456218
参数描述

卡套四通接头卡套式十字接头Union Cross卡套式四通管接头特点：用于在管路系统中实现一分为三（或三合一）流体分配与汇集的卡套式管件。它的四个接口均采用卡套连接方式，无需焊

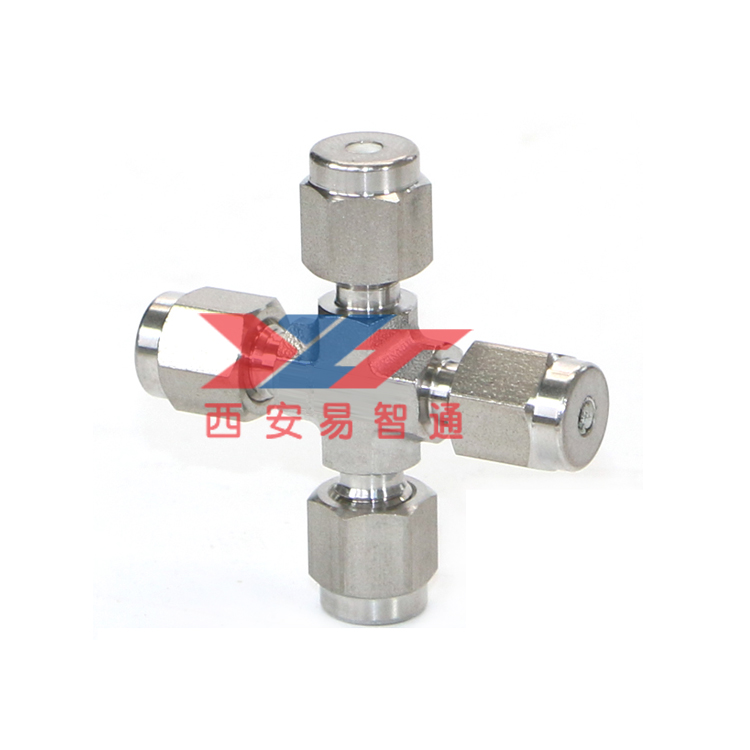

卡套四通接头卡套式十字接头 Union Cross 卡套式四通管接头
特点：用于在管路系统中实现一分为三（或三合一）流体分配与汇集的卡套式管件。
它的四个接口均采用卡套连接方式，无需焊接即可与钢管连接，主要用于需要多点取样、多路分配或复杂管路布局的场合。
根据四个接口的尺寸是否相同，可分为两种类型：
等径四通：四个接口的钢管外径相同，如 8mm-8mm-8mm-8mm、1/4"-1/4"-1/4"-1/4"等。
异径四通：四个接口中有部分尺寸不同，可根据需求定制，如主管8mm、分支6mm等。

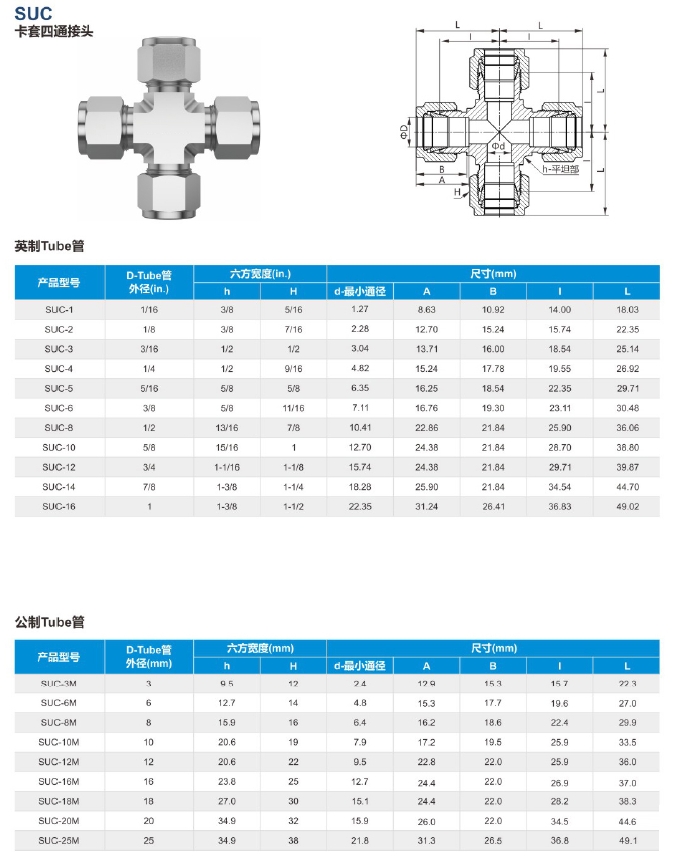

卡套四通接头的常见规格与参数
1. 钢管外径（配管尺寸）
公制系列：Φ4、Φ6、Φ8、Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ42mm 等
英制系列：1/8"、1/4"、3/8"、1/2"、3/4"、1"、2" 等
2.常用材质
304/316/316L不锈钢：腐蚀性介质、高洁净要求（化工、制药、食品、半导体）；
HC-276（哈氏合金）：强腐蚀性介质、高温高压工况；
双相钢（S32205、S32750）：高腐蚀、高应力环境（海洋工程）；
黄铜：低压气动系统。
3.压力与温度等级
公称压力：10MPa ~ 63MPa（约100~630 bar），具体取决于规格和材质
最大压力：部分优质产品可达 6000 psi（约41.3 MPa）
适用温度：不锈钢材质可达 ≤450℃，特殊材质可达 -120℃ ~ +650℃；
注意温度与压力大关联性。

卡套四通接头的主要应用领域
仪表系统 ——多点压力/温度监测、仪表信号管路分配；
石油化工—— 炼油、化工装置的多点取样、化学注入系统；
制药与食品 ——洁净介质的多路分配（选用不锈钢材质）；
半导体与精密仪器 ——高纯气体、特殊化学品的多点输送；
液压与气动 ——设备润滑管路多路分支、压缩空气系统分配；
实验室与分析仪器 ——色谱仪、质谱仪的气路/液路分配系统；
新能源 ——氢燃料电池、锂电池生产设备的管路系统；
船舶与海洋工程 ——海水淡化、压载水处理系统的管路分支。
