仪表活接头压力表活接转换接头VT-HJ

上架时间：2019-04-25 22:42
订购热线： 18840456218
参数描述

仪表活接头压力表活接转换接头 VT-HJ 材质：碳钢、304不锈钢、316不锈钢、以及其他客户指定材质；主要用于连接压力表、压力开关、压力变送器等与管线之间的连接；与仪表链接：

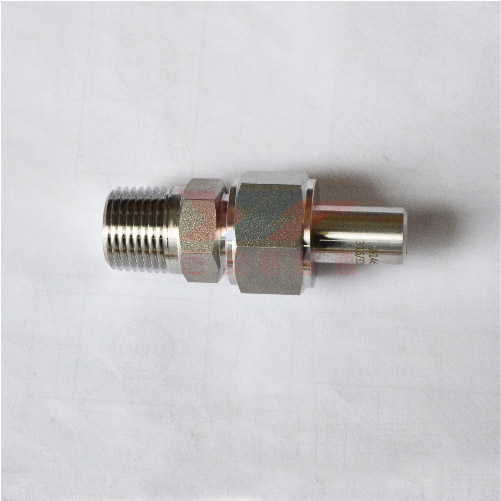

仪表活接头压力表活接转换接头 VT-HJ

材质：碳钢、304不锈钢、316不锈钢、以及其他客户指定材质；

主要用于连接压力表、压力开关、压力变送器等与管线之间的连接；

与仪表链接：1/2-14NPT外螺纹、1/4-18NPT外螺纹、3/4-14外螺纹以及其他定制形式；

与管线连接：公制φ12、φ14、φ16、φ18、φ22或其他客户指定规格；

VT-HJ仪表活接头温度压力等级
按照密封垫片的材质
PTFE
10000 psi @ 85°F (689 bar @ 29°C)
4000 psi @ 400°F (276 bar @ 204°C)
石墨
6000 psi @ 200°F (414 bar @ 93°C)
1500 psi @ 750°F (103 bar @ 399°C)

西安易智通生产的螺纹活套焊接式管接头用于将仪表和引压管相连接，这些仪表需要将过程压力引导至仪表传感器来正常运作，具体包括压力/差压表，压力/差压变送器，压力/差压开关等。
VT-HJ系列螺纹活套焊接式管接头由接头体，锁紧螺帽和焊接接管三个组件构成。接头体通常一段为与仪表接口连接的外螺纹，通常为NPT锥螺纹，一端为与锁紧螺帽连接的平螺纹，该平螺纹侧具有适合平垫密封的密封端面；
焊接接管一端为与引压管/过程管焊接，焊接形式可以为对焊或者承插焊，另一端为可插嵌到锁紧螺帽台阶的凸台密封面；密封垫片安装在接头体平螺纹侧密封面和接管密封凸面之间，垫片材质PTFE，石墨或者紫铜等可选。
安装时通常将接头体螺纹与压力仪表的螺纹接口相连，然后将引压管/过程管与套插进锁紧螺帽后的焊接接管对焊或者承插焊在一起，最后放入密封垫片通过拧紧锁紧螺帽实现接头体平螺纹侧密封面与接管凸台密封面的过程密封。
由于该三件式设计，插嵌到接管凸台密封面的锁紧螺帽可以自由转动，从而使得仪表径向方位不便的情况下可以旋转锁紧螺帽压紧垫片可以实现过程密封，所以这种接头尤其适用于对仪表现场显示方位有要求的场合（如面板安装等）。同样的原因，该种三件式设计的接头拆卸也十分方便，可以方便的移除仪表以及更换垫片。

西安易智通-仪表活接头订货指南：
VT-HJ-材质/仪表连接螺纹/工艺端连接/垫片材质（根据介质温度选择）/其他要求。
