TW11温度套管-组装式螺纹连接

上架时间：2019-04-10 22:17
订购热线： 18840456218
参数描述

TW11温度套管-整体钻孔螺纹式 TW11温度套管主要用于化工工业、过程技术和仪器制造过程中小到中型过程负载的场合。 TW11温度套管功能特性符合DIN 43772标准 TW11-F型： TW11-G型： TW11温度

 在线咨询

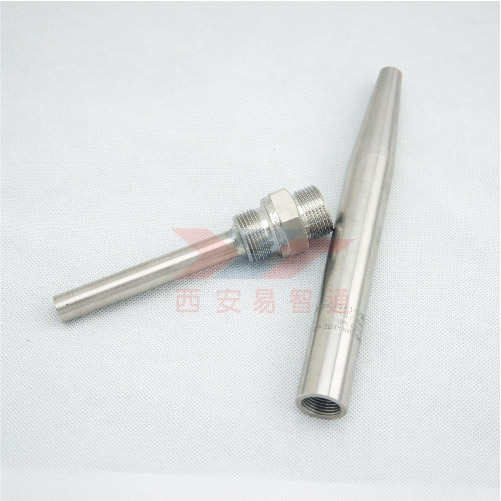

TW11温度套管-组装式螺纹连接

TW11温度套管主要用于化工工业、过程技术和仪器制造过程中小到中型过程负载的场合。

TW11温度套管功能特性
符合DIN 43772标准

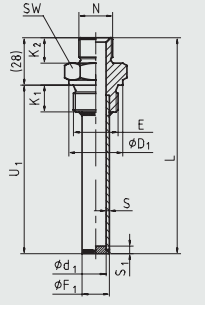

TW11-F型：

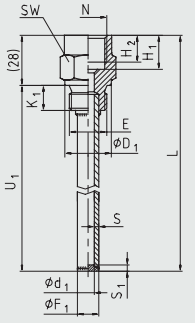

TW11-G型：

TW11温度套管材质
不锈钢1.4571或铜合金
TW11温度套管过程连接
G½ B, G3/4 B 公螺纹
连接到温度计
型号 TW11-F: G½, G¾ 内螺纹
型号 TW11-G: G½, G¾ 外螺纹

TW11温度套管钻孔尺寸
按照DIN 43772版本：Ø 7毫米, Ø 9毫米, Ø 11毫米
设计类似于DIN 43772, 但是带快速响应：
Ø 6.2 毫米, Ø 8.2 毫米, Ø 8.5 毫米, Ø 10.2 毫米
插入长度U1
型号 TW11-F: 82, 142, 182, 232, 382 毫米
型号TW11-G：73, 110, 170, 260, 410 毫米
总长度L
安装长度 U1+28毫米
最大过程温度，过程压力
160°C以铜合金为温度计保护套管材质（0.6MPa静止的）
取决于
■ 负载图DIN 43772
■ 温度计保护套管设计
- 尺寸
- 材质
■ 工艺条件
- 流速
- 介质的密度

护套是所有温度测量应用中的重要部件，能将测量过程与周围环境隔离，不仅可以保护环境和工作人员，还能将侵蚀性、高压、大流量的介质与温度传感器本体隔开，从而使得用户在工厂不停车情况下也能够对温度计进行更换。

护套具有多种设计款式和材料，可满足所有应用要求。用户在选择护套时，需要注意两个重要注意事项，一是过程接口类型，二是基本制造方法。通常情况下，我们将护套主要分为螺纹式、焊入式和法兰式。

此外，护套还可以分为组装式和整体式两种类型。组装式护套是由管材制成，末端采用固体底部件焊接封闭。整体式护套则是由棒料加工而成。

TW11组装式的1) 螺纹式或焊入式护套适用于各种电子和机械式温度计。

该系列护套采用DIN 43772标准设计，适合小到中型过程负载应用，是化工工业、过程技术和设备制造等应用的首选。

西安易智通TW11温度套管订购指南
类型/ 温度计保护管形式/ 温度计保护管材质/ 过程连接/ 温度计连接/ 插入长度U1/ 管子直径/ 温度计装配/ 证书/ 选项
