TW20-1特材温度套管 带钽保护套 法兰式
TW20-1特材温度套管的主要用于化工工业、过程技术和仪器制造过程中耐高腐蚀性要求的场合，适合小到中型过程负载应用。
TW20-1特材温度套管的功能特性
高性价比
接液部件由特殊材料制成
非接液部件（法兰和接口）由不锈钢制成
带可更换的钽套
TW20-1温度套管的基本参数
接液的部件材料：哈氏合金C4(2.4610), 哈氏合金C276(2.4819),蒙乃尔合金400(2.4360), 钛2级(3.7035) 1), 钽
法兰盘
按照EN 1092-1 带B1形式密封面
按照DIN 2527 带C形式密封面
按照ASME B16.5带RF形式密封面
带钽的光滑密封面
公称通径：按照 EN 1092-1, DIN 2527: DN 25, DN 40, DN 50；按照 ASME: 1", 1 ½", 2"
压力等级：按照 EN 1092-1, DIN 2527: PN 16 ... 40；按照 ASME: 150 lbs, 300 lbs, 600 lbs
连接到温度计：M24 x 1.5可旋转的或者G ½, ½ NPT 母螺纹
管子：Ø 13.7 x 2.2 mm
孔的尺寸：Ø 9.3 mm
钽套，孔的尺寸
12 x 0.4毫米，孔尺寸7毫米
16 x 0.4毫米，孔尺寸9毫米
13 x 0.4毫米，孔尺寸6.1毫米
插入长度U1：根据客户要求
总长度L：插入长度U12)+80毫米
最大过程温度，过程压力取决于
■ 热电偶护套设计
- 尺寸
- 材料
- 法兰压力等级
■ 工艺条件
- 流速
- 介质的密封
1) 对于钛2级（3.7035）材料，其连接部件的法兰被设计成一个宽松的压力法兰。
2) 对于钽套版本，插入长度U1将更长至3mm
其他要求可根据需求定制
TW20特材温度保护套管的描述
护套是所有温度测量应用中的重要部件，能将测量过程与周围环境隔离，不仅可以保护环境和工作人员，还能将侵蚀性、高压、大流量的介质与温度传感器本体隔开，从而使得用户在工作过程中也能够对温度计进行更换。
护套具有多种设计款式和材料，可满足所有应用要求。用户在选择护套时，需要注意两个重要注意事项，一是过程接口类型，二是基本制造方法。通常情况下，我们将护套主要分为螺纹式、焊入式和法兰式。
此外，护套还可以分为组装式和整体式两种类型。组装式护套是由管材制成，末端采用固体焊接封闭。整件式护套则是由棒料加工而成。
TW20系列组装式的法兰式护套适用于各种电子和机械式温度计。
该系列护套采用DIN 43772标准设计，并使用高耐腐蚀性材料制成，适合化工工业、过程技术和设备制造中的小到中型机械过程负载应用。
西安易智通TW20-1带钽保护套的温度套管订货指南
型号/护套形式/管径/标称尺寸DN/压力等级PN/密封面/与温度计的连接/插入长度U1/总长L/护套材料/与温度计的组装/认证/选项。

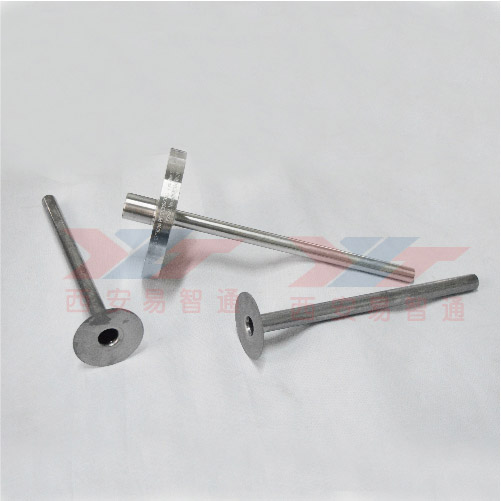

TW20-1钽保护套实物图
