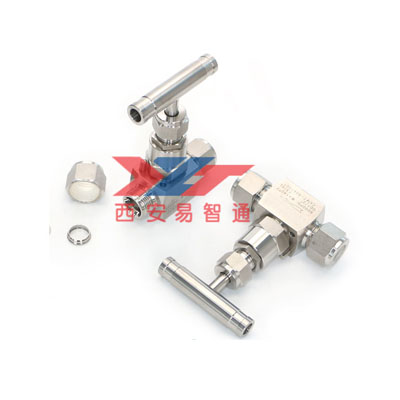

卡套式针阀 VTZ4 高压针阀
上架时间:2018-12-15 22:52
订购热线: 18840456218
参数描述
卡套式针阀 VTZ4 高压针阀 针阀用于切断或者放空过程介质。具有直通式和90角式两种型式。 阀体采用 四方棒料加工而成 ,阀芯为高硬度进口合金,确保零泄漏的切断性能和长使用寿命
在线咨询
分享到:
卡套式针阀 VTZ4 高压针阀
针阀用于切断或者放空过程介质。具有直通式和90°角式两种型式。
阀体采用
四方棒料加工而成
,阀芯为高硬度进口合金,确保零泄漏的切断性能和长使用寿命。根据使用温度,可选择耐高温的石墨填料。
VTZ4卡套针阀各部件组成及材质
二阀组主要由阀体、阀芯、阀杆、填料、阀帽、泄放堵头组成。
其中阀体阀杆阀帽及堵头的材质有304不锈钢、316不锈钢、哈氏合金(HC-276)、蒙乃尔(Monel)材质可选,也可根据客户需求定制其他特殊材质;
针阀密封填料有PTFE、PEEK、石墨,阀芯阀座密封堆焊STL、PEEK、PTFE、及硬质
合金密封.可以根据不同的压力,不同的温度及介质来选配阀门配件确保阀门在特定的工作状
态下不会发生泄漏,在相应的温度下密封件不会发生密封不严的现象。并可通过更换阀芯来
实现截止、调节截流。
阀芯默认材质为不锈钢或者与阀体相同的其他材质。
VTZ4卡套针阀
性能特点
1. 密封填料压力温度曲线
2. 性能测试
A.对进厂原材料进行材质成分光谱分析,并根据客户要求提供材质分析报告;
B.出厂每一个针阀出厂前均经氮气2000 psig (138barg)。可以根据客户要求进行静压测试,以确保在测试压力下无可见性泄露。并提根据客户要求提供耐压试验报告;
3. 质保承诺:我们在此郑重承诺,在正常使用情况下质保期为12个月,如发现泄露,免费为客户更换。
VTZ4卡套针阀
产品优势
•直通或者角式, 多种螺纹或者卡套连接形式可选
•不锈钢、碳钢或者特殊合金材质可选
•最高耐压达10000 psig (689 barg) @25°C
•100% 2000 psi(138barg)氮气泄漏测试
•PTFE 填料耐温可达450°F (232°C), 石墨填料耐温可达 650 °F (343°C)
VTZ4卡套针阀口径
4mm,6mm,8mm,10mm
VTZ4卡套针阀
连接方式
VTZ3系列针阀两端为卡套连接,
常用的卡套
规格为:1/4卡套、3/8卡套、1/2卡套 φ6卡套、φ8卡套、φ12卡套。
其他规格均可根据客户需求加工。
